在看处理器的配置上，有的时候会看是几纳米工艺，我们通过纳米工艺可以看出整个处理器的性能水平，比如这个天玑9000处理器是近期也比较热门的一款处理器了，这个处理器的性能也是属于旗舰级别的，在整体的表现上还是相当不错的，那这个处理器是几纳米工艺呢，下面带你来看看了。

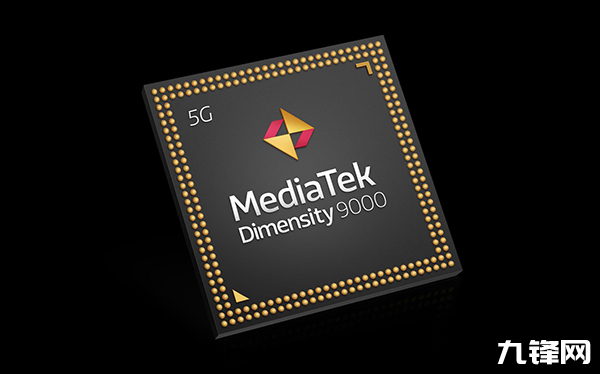

天玑9000是几纳米工艺

答案：4纳米，天玑9000采用台积电4纳米工艺制程，安兔兔V9跑分在101万分，目前属于中高端级别性能。

在这个具体参数上，天玑9000采用台积电4纳米工艺制程,采用1+3+4三丛集架构，超大核为1×Arm Cortex-X2，频率3.05GHz；大核为3×Arm Cortex-A710，频率2.85GHz；能效核心为4×Arm Cortex-A510，频率1.8GHz，同时集成Mali-G710十核GPU和 APU 590。

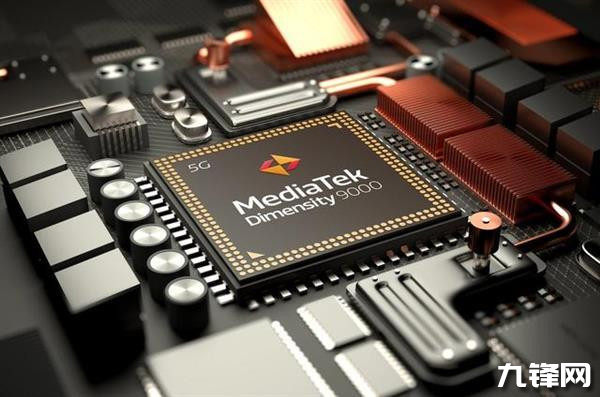

这款芯片的堆料方面，联发科也确实下足了本钱，天玑9000这款芯片用上了当时地表最强的台积电4nm工艺，ARM公司最新的Cortex X2大核心（以及A710，A510），比骁龙8 Gen 1更大一些的8MB L3缓存（骁龙8Gen1及骁龙8+都是6MB缓存）、10核心的Mali G710 GPU架构以及最高支持3.2亿像素，同时支持三个3200万像素的摄像头的ISP图像处理芯片。

最重要的是，在这两年被大家广泛关注的能效比方面，天玑9000的表现同样不错，相比于同时代的骁龙8Gen1明显要强很多，就算相比于目前最新的骁龙8+处理器，天玑9000的表现也不差太多。

总的来说，天玑9000这款处理器具备一款旗舰SOC应有的素质，甚至可以说是超预期的。并且，联发科也给予了非常多的资源扶持，理论上来讲，这款SOC是具备爆火的潜质的，未来在更多的机型上会有不错的表现。
