联发科下的天玑系列处理器型号也是比较多的，各个级别的都有，性能水平上也都是各不相同，也都应用不同级别的手机上，看到有人在关注这个天玑8100处理器，这个处理器在之前的中端级别的手机上出色的表现，不过对于这个处理器性能水平，很多人还是不太了解，下面带你来看看了。

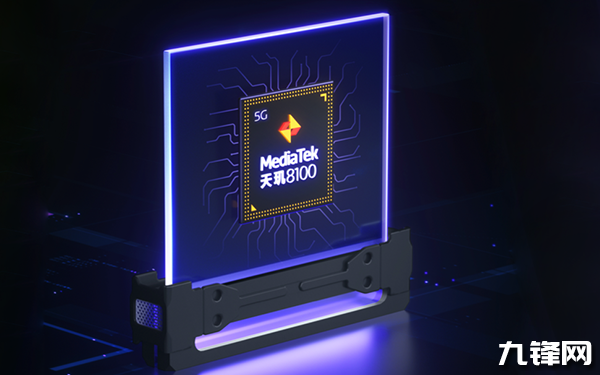

天玑8100是什么水平

答案中端级别的水平，在安兔兔V9中的跑分是79万，最新旗舰处理器跑分是135万，对比旗舰处理器，这个天玑8100目前属于中端级别的性能。

在这个具体的参数架构上，天玑8100采用台积电5纳米制程工艺，包含4颗2.85Ghz A78大核和4颗2.0Ghz A55小核，GPU为六核心的Mali-G610，支持LPDDR5+UFS 3.1，其性能堪比大师，CPU多核性能提升12%，多核能效提升44%，AI能效基准测试结果提升39%，背景虚化效果方面能效提升72%，性能提升62%。

天玑8100的定位是中端芯片，而台积电5nm工艺恰好在中低频负载下，能效表现良好。在这种情况下，CPU最高主频只有2.85GHz的天玑8100，可以精准发挥台积电5nm的能效优势。说实话，我认为台积电5nm工艺更应该用在中低端芯片上，只是高通不愿意这么做而已。

尤其是A78+A55可以完美支持32位应用，性能发挥稳定，CPU调度正常。很多人都不知道，ARM V9架构中的A510能效核心不兼容32位应用，运行32位APP时只能调用A710大核，从而导致功耗异常升高。

天玑8100的CPU满载功耗是6.9W，GPU满载功耗是6W，和骁龙865非常接近。在3DMark稳定性测试中，天玑8100的稳定性达到了99.6%。换句话来说，天玑8100哪怕不堆散热也能轻松压制，妥妥的一代神U。

总的来看，这个天玑8100目前处于中端级别的性能水平，有着不错的性能和功耗表现。
