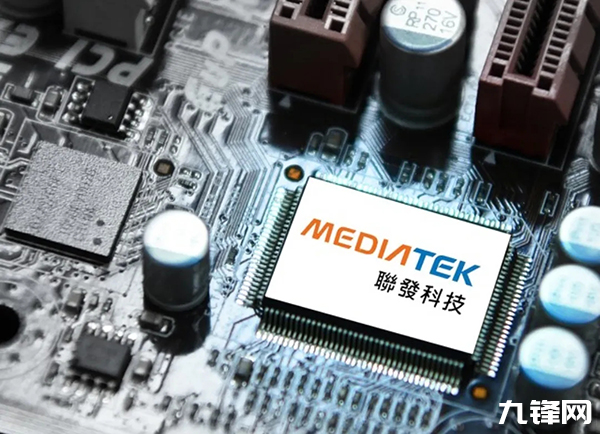

这几年联发科的处理器也是越战越勇，不管是是性能上还是功耗上都是有了不小的进步，比如这个天玑8100，目前作为一款中端级别的性能芯片，在市场上的影像还是不小的，尤其是刚发布的时候，真是大放异彩，不过有的人对于这个处理器的参数不太明白，下面带你来看看了。

天玑8100的参数和架构：

天玑8100采用了台积电5nm制程工艺，拥有4+4的八核心架构设计，CPU部分包含4个A78（2.85GHz）大核+4个A55（2.0GHz）小核，GPU为Mali-G610。配备与骁龙888相同的4MB三级缓存，支持LPDDR5和UFS3.1。

性能跑分方面，安兔兔V9跑分是79万，目前属于中端级别的性能。

熟悉天玑系列的处理器的都知道，这个顼玑8000系列包括天玑8000和频率更高的天玑8100。其中，天玑8100对标骁龙888，天玑8000对标骁龙870，此前发布的天玑9000则作为旗舰对标骁龙8Gen1。

这个天玑8100处理器刚发布的时候性能属于次旗舰的存在，即便是现在也就稳稳的坐在中端处理器的位置，他对标的是高通曾经的旗舰骁龙888处理器，安兔兔跑分在79万左右。

尤其是这个天玑8100处理器功耗比870低，就算了游戏还比888强。天玑8200发布之后还一路跳水，结果发现这两代的性能没区别。天玑8100这性价比一下就上去了。
