对于入门级别的手机来说，很多都会采用入门级别的处理器，因此入门级别的处理器也是比较受关注的，像这个天玑7200就是一个入门级别的处理器，定位是只中低端水平，对于这个处理器很多人不是太熟悉，那它采用的是几纳米工艺呢， 单核多核跑分是多少呢，答案是4纳米，单核跑分是843，多核跑分是2226。它的亮点就是舍弃性能，追求极致的能效，非常适合用在千元机上。

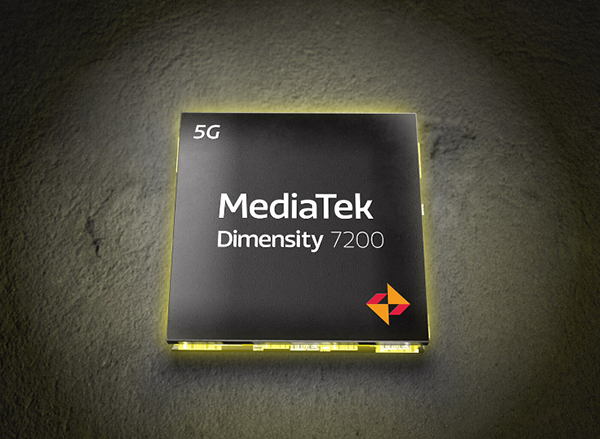

联发科天玑7200处理器使用台积电4纳米制程，这个和天玑9200处理器是一样的工艺，2个2.8GHz Arm Cortex-A715大核，6个Cortex-A510小核。天玑7200和天玑1080一样是2+6设计，区别只是采用的是新架构。根据Geekbench 5的数据，天玑7200的单、多核跑分是843、2226

联发科天玑7200是一颗典型的中低端处理器。但是它的大核心主频却高达2.8GHz，小核心频率为2.0GHz，其大核心频率非常高。

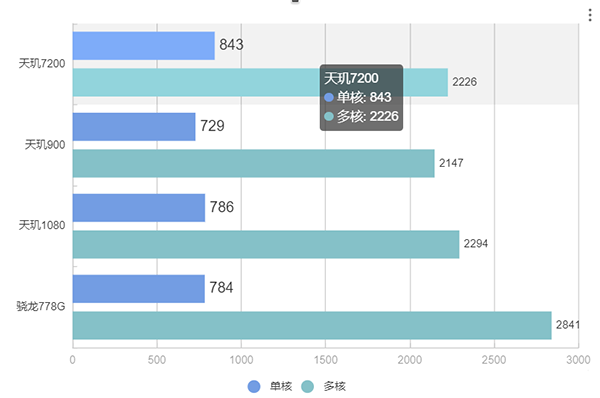

我们横向对比骁龙778G、天玑1080、天玑900就能知道，天玑7200各方面的性能提升并不明显。比起骁龙778G，天玑7200凭借高主频、新架构，在单核方面有优势。不过因为只有2个大核，多核性能还是比不过骁龙778G。

作为一颗中低端处理器，目前主流还是三星4nm、5nm或台积电6nm制程，联发科天玑7200直接上了台积电的4nm制程，而且还是第二代的N4P 4nm制程，与旗舰级的联发科天玑9200保持了一致。GPU方面，天玑7200将使用Mail-G610MC4，也就是比联发科天玑8200相比砍掉了两个GPU的核心。这个性能大约相当于高通骁龙855的水平，比起联发科天玑1080还是有很大的提升。这样的GPU性能，应对目前的主流游戏没有什么问题了。

用一句话来总结天玑7200：较克制的性能，最新的架构，最先进的工艺。它的亮点就是舍弃性能，追求极致的能效，非常适合用在千元机上。
