天玑9200+芯片处理器是几纳米工艺,跑分是多少

九锋网

近期有关这个联发科天玑9200+的消息也是层出不穷啊,做产新的旗舰级别的处理器,也是备受大家的关注了,这个处理器也是联发科最新最强劲的处理器了,性能无疑是大家关注的注重点,从近期某款机型搭载的这个处理器的136万+的跑分来看,还是有着明显的提升,对比二代骁龙8占据优势,那这个处理器是几纳米工艺呢,答案是4纳米,联发科天玑9200+采用台积电4纳米工艺制造,安兔兔的跑分也是在136万分,相当强劲了。

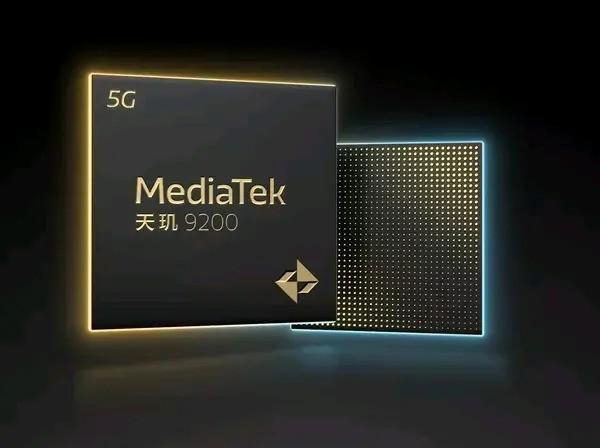

这次的联发科天玑9200+采用台积电4纳米工艺制造,CPU部分采用1+3+4三重集群结构设计,包括1颗X3超大核、3颗A715大核和4颗A510小核。超大核和大核全部支持64位应用,所以响应速度更快。

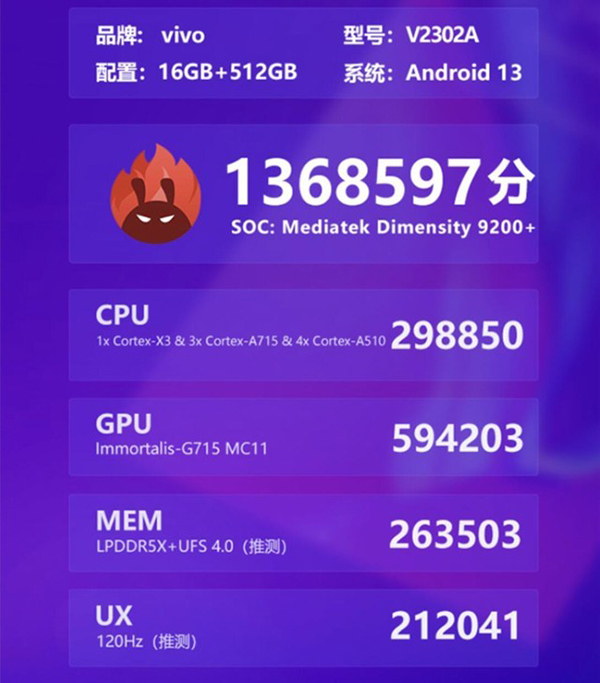

据安兔兔测试细项显示,天玑9200+芯片的CPU与GPU性能提升明显,在子项目方面,CPU部分298850分,GPU部分594203分,MEM部分263503分,UX部分212041分,都有着明显的提升,对比二代骁龙8占据优势。

作为联发科马上要发布的年度旗舰平台,从前面的跑分中我们可以看到天玑9200+在多方面都超越了目前已有的安卓旗舰芯片,其中GPU方面领先幅度更大,相信在实际游戏中应该也会很大提升,估计今年手机性能王的位置得轮到发哥来坐了!
