在安卓手机的处理器中，骁龙和天玑一直是也是叫着劲的，之前骁龙8Gen2刚确定了参数和架构，这次的天玑9300的相应信息也出来了，这个处理器也是很多人比较期待的，而有的人比较关注的就是纳米工艺的问题，那这次的天玑9300采用的是3纳米工艺吗，下面就来解答一下了。

天玑9300是3纳米工艺吗

答案：不是，天玑9300是4纳米工艺，也就是基于台积电N4P制程打造，目前只有苹果A17的处理器是3纳米。

目前天玑9300确定的是台积电N4P工艺，并不是大家期望的3纳米工艺，包括骁龙8Gen3采用的也是4纳米，目前移动端的处理器上只有苹果A17是3纳米，并且是独享，看来今年的苹果A17处理器依然是独领风骚了。

在这个核心架构上，天玑9300采用的是4*X4超大核+4*A720大核，Immortalis G720 GPU，内存率先支持9.6Gbps LPDDR5。

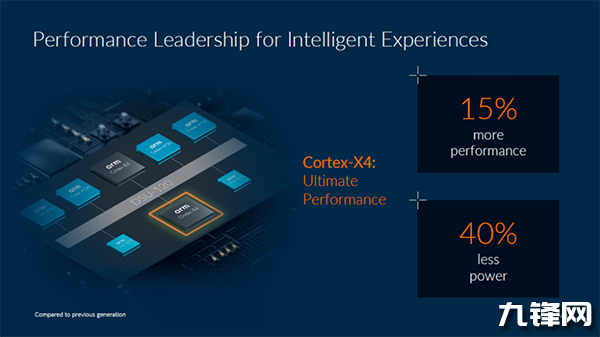

可以看出，这次的天玑9300将采用全大核设计，直接以超大核 + 大核方案来设计芯片架构。而且根据Arm公布的信息来看，基于Arm v9的Cortex-X4超大核相比X3性能提升15%，基于相同工艺的全新高能效微架构可实现功耗降低40%。而Cortex-A720 将成为明年主流的大核，可提高移动芯片的持续性能，是新 CPU 集群的主力核心。

此外，天玑9300处理器的CPU性能相比前代单核提升13%，多核提升33%，GPU核心数比前代更多。

并且，天玑9000是率先支持7500Mbps 速率LPDDR5X内存的手机芯片，天玑9200也率先支持8533Mbps速率LPDDR5X，可见联发科一直致力于支持最新、最先进的内存规格，从而为用户带来最好的体验。
