一加Ace的宣传口号是“王牌登场，快稳狠”，并高调官宣首发联发科天玑8100-MAX处理器，主打极致性能体验显然已经“路人皆知”。天玑8100相信大家已经不陌生了，这颗芯片一经发布就凭借其出色的性能和功耗表现获得了一众好评。而这次一加Ace首发的天玑8100-MAX更是在其基础上对调度策略、AI性能进行了进一步提升。

关于这枚天玑8100-MAX芯片，事实上是基于“天玑5G开放架构”策略下诞生的一款芯片，所谓“天玑5G开放架构”，简单来说就是允许厂商根据自己的需求对芯片的算法进行调整，实现更深层次的定制。

相较于普通的天玑8100，一加的天玑8100-MAX芯片主要围绕游戏帧率、AI计算、夜拍视频三个方面进行全面优化，特别是AI方面，BenchmarkAI跑分比非定制版本高约2000分。

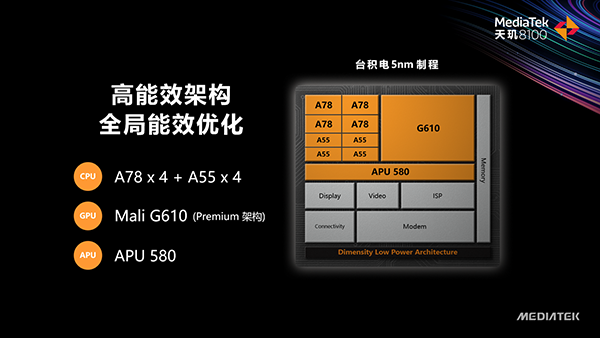

核心架构方面，天玑8100-MAX依旧采用台积电5nm制程工艺，由4颗主频为2.85GHz的Cortex-A78大核、4颗2.0GHz主频的Cortex-A55组成。GPU为Mali-G610，采用自研APU580架构。

一加Ace还搭载了HyperBoost游戏稳帧引擎，包括GPA稳帧技术、图形异构技术，在游戏中可以带来更稳定的表现。此外，一加Ace还首发了超晶石墨散热，VC散热面积达4129.8mm²，拥有一加史上最大总散热面积35198.2mm²。

简单来看一下跑分：

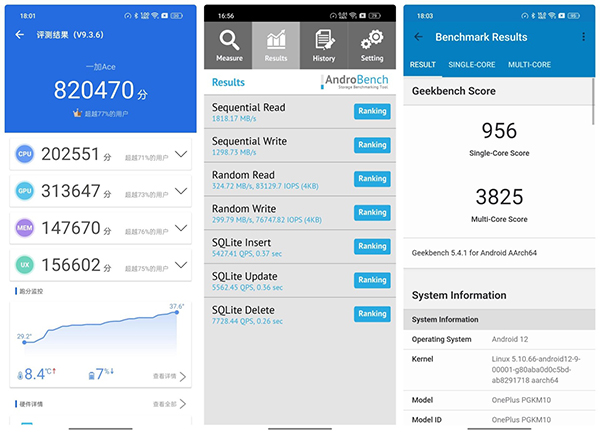

如上图所示，安兔兔综合成绩为820470，其中CPU为202551，GPU为313547，GeekBench5的单核为956分，多核3825。

另外在一加Ace在AndroBench中的内存读写速度表现也十分出色。

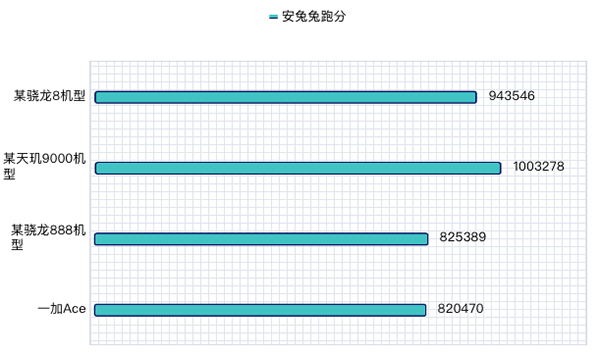

作为对比，一加Ace搭载的天玑8100-MAX，其安兔兔跑分基本可以媲美部分骁龙888机型，和顶级旗舰的骁龙8、天玑9000，也只有十多万分的差距。

单从安兔兔的跑分来看，一加Ace的性能是达到了旗舰机水准的。

（不同机型性能调教不同，上述跑分仅供参考）

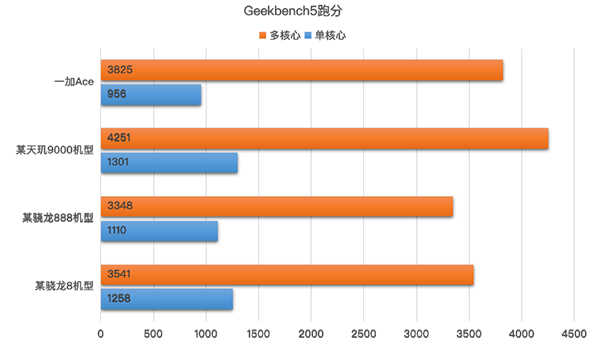

最让人感到惊喜的，一加Ace在GeekBench5的跑分测试，其中多核成绩达到了3825分，竟然要比部分骁龙888、骁龙8gen1机型还要高出一头。

总体来说，一加Ace这波跑分还是很令人惊喜的。
