众所周知，手机芯片的工艺制程每年都会有迭代，技术是向前发展的，自然也是越来越好。与其讲芯片工艺发展史，我们不如搞清楚工艺制程对于芯片的意义。影响手机使用体验的主要是性能与功耗，试问，谁不想要自己的手机在性能发挥激进的同时，耗电量却更少呢？

芯片既是手机运算处理的大脑，又是主要的耗电大户，而能影响芯片性能与功耗的关键就是工艺制程。制程旧的芯片，其耗电量甚至可以占到手机总耗电量的一半以上。

手机制程越先进（数字越小），芯片中元器件的间距就越紧密，单位面积内的晶体管的数量越多，导电传输的损耗就越小，进而决定了芯片的性能更高，耗电更小。

就晶体管密度而言，芯片制程从7nm变为5nm，一排晶体管的密度就会变为原来的1.4倍，纵横排列的晶体管阵列密度则变为1.4倍的平方，量变决定质变，工艺制程的升级，意味着芯片性能会有根本性的改变。

举个例子，相较三星7nm工艺制程，三星5nm制程在晶体管数量密度上增加超过80%，性能更强、功耗更低。此外，Exynos 1080采用了当前业界公认的最佳制造工艺——EUV（极紫外光刻）。

目前，制造芯片的光刻机分为紫外光源（UV）、深紫外光源(DUV)和极紫外光源（EUV）。更短的波长意味着更先进的技术，极紫外光源（EUV）可以提供波长更短的光源，是当前最受业界所青睐的，台积电、三星等芯片制造商都在加注这方面的技术研发。

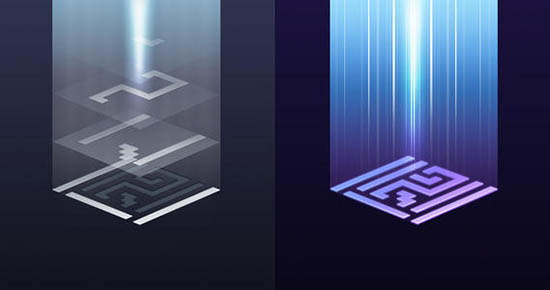

极紫外光刻技术（EUV）是目前量产商用手机芯片中最先机的

三星Exynos 1080所采用的5nm EUV工艺与8nm LPP相比，可以使芯片的整体性能提升14%，功耗降低30%；与7nm DUV（深紫外光刻）相比，性能提升7%，功耗降低18%。

手机芯片里，不止集成了CPU和GPU，它还包括了IPS、NPU、DSP、基带等相关的元器件，如何将它们“安排妥当”，制造工艺最为关键。

5nm工艺制程使得手机芯片在提升性能的同时，还降低了功耗，这就是它的意义。
