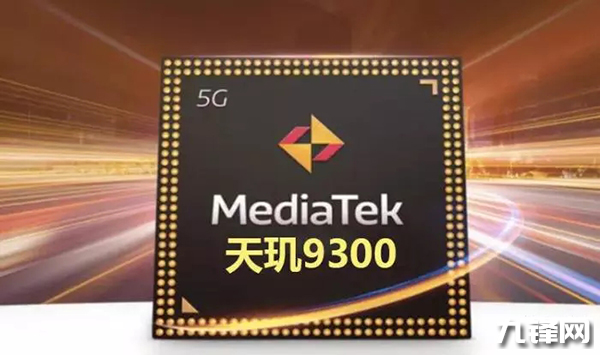

现在天玑9300处理器也是关注度比较高的一款处理器了，它在整体的性能上对标的是高通的骁龙8Gen3，相信有的人也是了解过的，不过，对于这个全新的天玑9300，很多人还是第一次看到，也是不太了解，毕竟是一款全新的旗舰级别的芯片，它的配置也是大家关注的焦点了，只有通过具体的参数能咱们才能了解到一款处理器的性能和水平了，这个是很有必要的，因此，下面就整理了一下相关的天玑9300参数和架构来分享给大家了。

天玑9300参数和架构：

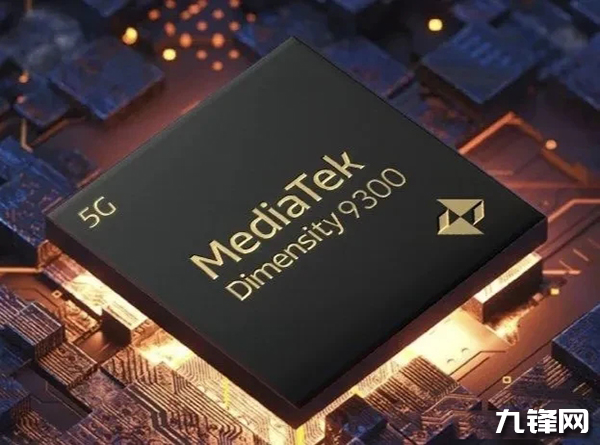

天玑9300采用的是台积电4nm工艺，并且是1+3+4的八核心架构设计，包括1颗3.25GHz的Cortex-X4超大核 + 3颗2.85GHz的Cortex-X4超大核 + 4颗2.0GHz的Cortex-A720大核组成，全部是大核的架构设计，GPU为Immortalis-G720 MC12 1300MHz。

内存/闪存：支持LPDDR5T 9600Mbps 内存，UFS 4.0闪存，比目前的LPDDR5X提升13％。

人工智能处理器APU790：8倍速生成式AITrasformer算子加速、特有内存硬件压缩技术、NeuroPilot Compression混合精度INT4量化技术、2倍整数运算2倍浮点运算45%功耗降低；

显示处理器MiraVision990：智能省电技术，相比9200平均功耗降低10%；

ISP影像处理器Imagiq990：AI语意分割视频引擎、16层图像语意分割、景深和光斑双引擎、全像素对焦叠加2倍无损变焦、OIS光学防抖专核、3麦克风高动态录音降噪，过滤25km/h风速的风噪99%以上；

连接及其他特性：Wi-Fi7（支持MLO），XtraRange2.0传输距离提升4.5m，支持三天线蓝牙，连接速度提升42%、时延小于35ms、5G+AI网络卡断降低20%、待机提升4小时（荒野模式），低功耗无线连接。支持双安全芯片：安全开机、安全计算。

从上面的这个参数和架构可以看出，与以以往不同，它采用了全大核设计方案，它取消了小核心，并增加了超大核心。这样做的好处是可以提高CPU性能和能效，在高负载场景下可以充分发挥超大核心的强劲性能，在低负载场景下可以利用大核心替代小核心来节省功耗。并且CPU纸面功耗降低50%、最新GPU功耗也能降低25%，天玑9300移动平台的整体功耗将迎来显著降低，为用户带来持久续航体验的同时，性能丝毫不缩水。

同级别的骁龙8Gen3处理器的安兔兔V10跑分在200W分上下，其中CPU分数在44W左右，与上一代提升不算大，但GPU跑分从上一代的60W上下提升到了84W上下，提升明显。

而天玑9300芯片的整体跑分相比骁龙芯还要高大概10%，虽然跑分上超越了，但还得看实际的表现。

骁龙8Gen3处理器也就用了一个3.19GHz的X4超大核，而天玑9300用的则是1*3.25GHz的X4超大核＋3*2.85GHz的X4超大核组合，就峰值性能来说天玑9300会更加的强一些，整体跑分比高通8Gen3高了10%左右，不过还得看发哥压好了发热没有，毕竟天玑9200+的跑分也比骁龙8Gen2「领先版」高，但是实际体验和能效方面不如高通，属于用更多的耗电和发热换取的性能。

总的来看，这次的天玑9300在性能表现是比较受期待的，并且它对标的也是旗舰级别的处理器骁龙8Gen3了。
