最近有不少的人在了解这个联发科Helio G85，这个处理器基本上是没什么存在感的，很少有机型搭载这个处理器了，因此知道或熟悉的人并不多，因为它也是一个老款处理器，现在的性能处于低端级别，一般也只是用在老人机上，那这个处理器是几纳米工艺呢，是由哪家代式的呢，下面和笔者一起来看看了。

联发科Helio G85是几纳米工艺，哪家代工的

答案：12纳米，是由台积电代工的12纳米工艺，也就是台积电代工的，并不是三星。

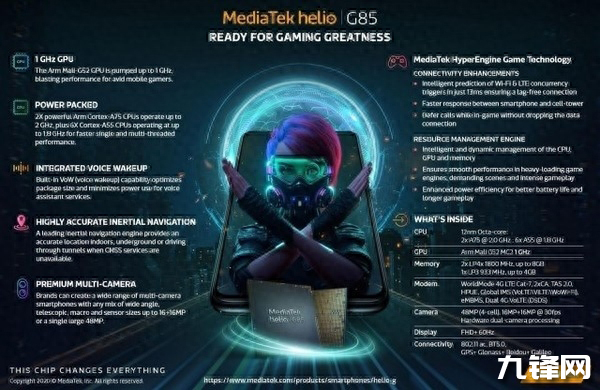

在这个具体的参数配置上，这个Helio G85是采用了台积电的12纳米工艺，并且是2+6的核心架构设计，由两个大核Cortex-A75主频为2.0GHz，六个小核Cortex-AA55主频为1.8GHz，GPU为Arm Mali-G52 MC2，并且支持LPDDR4x内存和UFS 2.1闪存。

在这个具体的性能跑分方面：安兔兔V9跑分是22万，V10跑分是28万，属于低端级别的性能水平。

并且这个联发科Helio G85是一款4G的手机芯片处理器，看它的处理器参数和跑分，它的性能对比目前旗舰级别的处理器实在是低的离谱，可以说这个联发科的 Helio G85是旧款的12纳米工艺，主频又低，可以说是个老古董处理器。

联发科Helio G85放到实际手机使用中进行体验，属于那种略卡，但能用的水平，要玩大型游戏还是不要想了。
